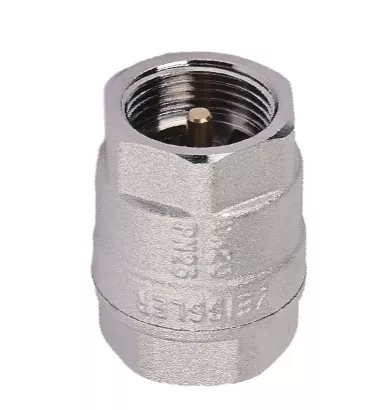

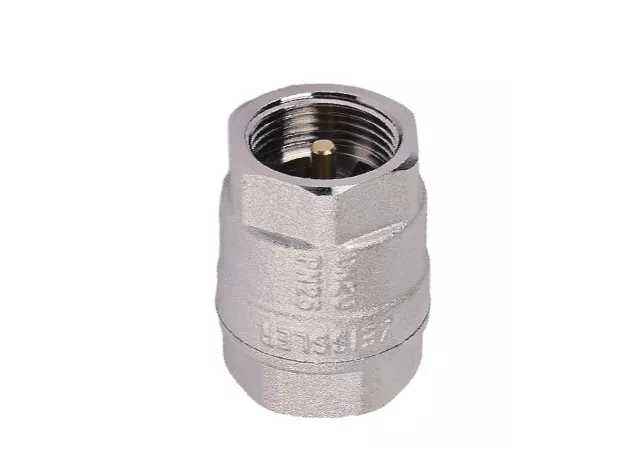

ZEISSLER Клапан обратный с мет. штоком никелированный 3/4 ZSb.709.0105
Описание
- Описание
- Характеристики
Обратный клапан с металлическим штоком 3/4 ZSb.709.0105.
- Клапан обратный ZEISSLER предназначен для предотвращения обратного движения рабочей среды. Пропуск транспортируемой среды происходит только в одном направлении (указанном стрелкой на корпусе клапана).
- Клапан применяется в системах холодного, горячего водоснабжения и отопления, а такжев технологических трубопроводах, транспортирующих жидкости, не агрессивные к материалу клапана, на трубопроводах DN до 50 мм (2"). Диаметр клапана подбирается по диаметру трубопровода.
Устройство и принцип работы.
- Транспортируемая среда за счет своего избыточного сопротивление подпружиненного золотника и проходит через клапан, теряя часть давления. При выравнивании избыточных давлений до и после клапана, а также в случае, когда давление среды после клапана становится больше, чем перед клапаном, пружина возвращает тарелку клапана в седло, и, тем самым, препятствует движению среды. Таким образом обратный клапан работает автоматически и является арматурой прямого действия.

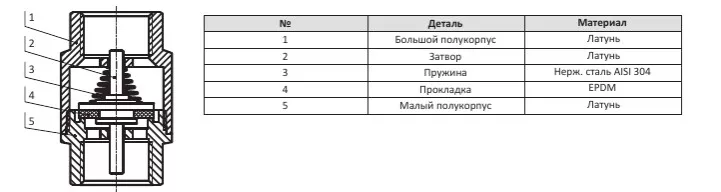

- Корпус клапана состоит из большого полукорпуса и малого полукорпуса , в котором
расположен подвижный золотник, состоящий из затвора , на золотнике которого, помещена
прокладка . Возврат затвора в седло обеспечивается пружиной .
Проектирование и монтаж .
1. Клапаны обратные должны эксплуатироваться строго в соответствии с техническими
характеристиками, указанными в настоящем паспорте.
2. Проведение монтажных работ должно осуществляться работниками специализированных организаций.
3. Клапан может устанавливаться в любом монтажном положении.
4. Клапан устанавливается на трубопровод так, чтобы стрелка на его корпусе совпадала с
направлением движения рабочей среды.
5. Перед установкой трубопровод должен быть очищен от грязи, окалины, песка и др.
6. В соответствии с ГОСТ 12.2.063-81 (2001) п.3.10, арматура не должна испытывать нагрузок
от трубопровода (изгиб, сжатие, растяжение, кручение, перекосы, вибрация, несоосность патрубков,
неравномерность затяжки крепежа). При необходимости должны быть предусмотрены опоры или
компенсаторы, снижающие нагрузку на арматуру от трубопровода.
7. Несоосность соединяемых трубопроводов не должна превышать 3 мм при длине до 1 м
плюс 1 мм на каждый последующий метр (СНиП 3.05.01 п. 2.8.).
8. Муфтовые соединения должны выполнять с использованием в качестве уплотнительных
материалов ФУМ (фторопластовый уплотнительный материал) или льняной пряди. Необходимо
обезопасить клапан от попадания ржавчины, льна, ФУМ и др.)
9. Упор концов труб в тело корпуса обратного клапана не допускается.
10. Запрещено применение инструмента, оказывающего сжимающее воздействие на корпус
обратного клапана (газовые ключи).
11. После осуществления монтажа оборудования должны быть проведены испытания на
герметичность соединений в соответствии с ГОСТ 24054, ГОСТ 25136
12. До обратного клапана рекомендуется устанавливать фильтр механической очистки, во
избежание ограничения запирающей способности.
13. Не допускается замерзание рабочей среды внутри обратного клапана.
| Гарантийный срок | 12 мес |
| Покрытие | Никель |
| Способ монтажа | Горизонтальный/вертикальный |
| Вес ед. | 0.185 кг |
| Ширина | 37.5 мм |
| Тип присоединения | Резьбовое |
| Длина | 48 мм |
| Рабочая среда | Вода, водный раствор гликолей (до 30 %) |
| Диапазон температуры рабочей среды без образования пара, °С | От -20 до +120 |
| Температура транспортировки и хранения, °С | От -20 до +50 |
| Минимальный перепад давлений закрытия клапана, бар | 0,0 (закрывается усилием пружины) |
| Материал корпуса | Латунь |
| Максимальное рабочее давление | 40 бар |
| Диаметр резьбы первого торца | 3/4"В |
| Диаметр резьбы второго торца | 3/4"В |
| Минимальное рабочее давление | 1 бар |
| Класс герметичности | С |
| Направление потока в клапане | Прямоточное |
| Функциональное назначение клапана | Обратный клапан |
