ZEISSLER Группа безопасности 1" для котла, до 50 кВт ZSg.415.5006N
Описание
- Описание
- Характеристики
Назначение и область применения
- Группы безопасности ZEISSLER предназначены для защиты от превышения давления в
системе, отвода из системы воздуха и газов, а также индикации давления в системе на
уровне манометра.

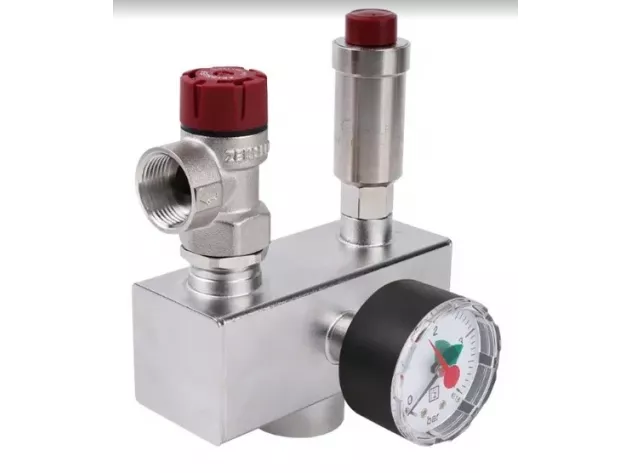

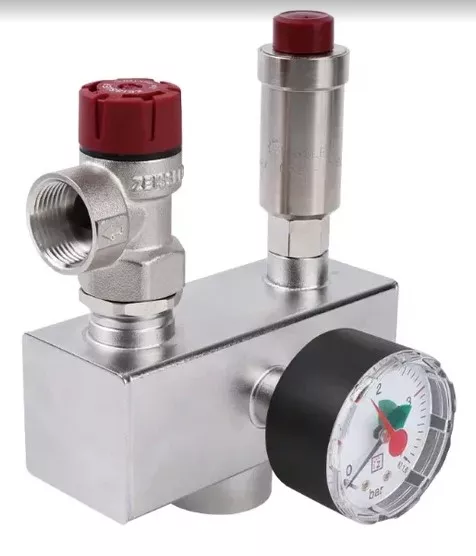

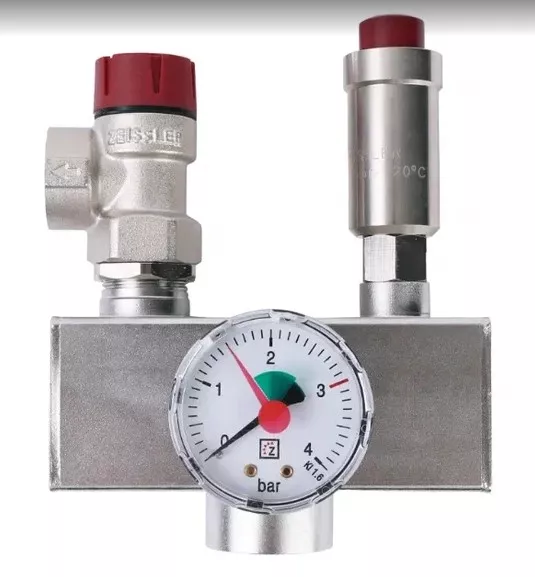

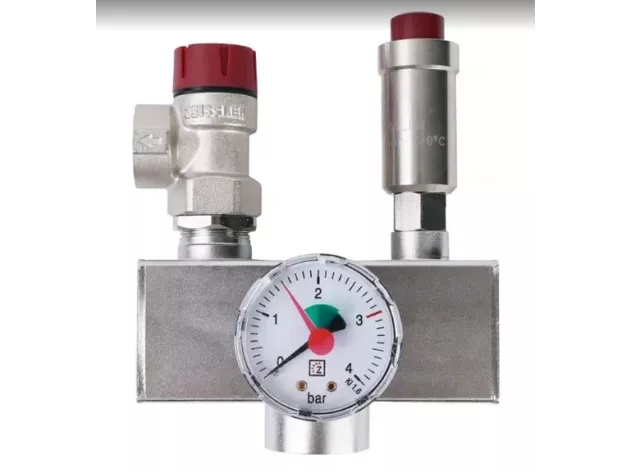

- Группы безопасности ZEISSLER представляют собой комбинацию предохранительного
клапана, автоматического воздухоотводчика и манометра, смонтированных на консоли.
Воздухоотводчик и манометр установлены на консоль через отсечные клапаны, что
позволяет осуществлять их демонтаж без слива системы.
- Предохранительные клапаны настроены и протестированы в заводских условиях на
сброс сверхдопустимого давления в трубопроводной сети.
- В качестве теплоносителя могут быть использованы жидкие среды, неагрессивные к
материалам изделия (вода, раствор пропиленгликоля или этиленгликоля до 50%).
Указания по монтажу, эксплуатации и техническому обслуживанию
1. Монтаж группы безопасности должен выполняться квалифицированными
специалистами.
2. Группа безопасности монтируется как можно ближе к котлу и выше его уровня, в
вертикальном положении.
3. Группа безопасности должна эксплуатироваться при давлении и температуре,
изложенных в настоящем паспорте.
4. Между группой безопасности и защищаемым оборудованием запрещается
устанавливать запорную арматуру, которая может быть случайно закрыта.
5. Группа безопасности должна устанавливаться так, чтобы сброс воды/пара с
предохранительного клапана не подвергал людей опасности. Любая нагрузка на
поворотную крышку недопустима.
6. Сброс теплоносителя при избытке давления следует производить через шланг в
канализацию или приямок с разрывом струи с целью контроля утечки теплоносителя.
Шланг присоединяется к сбросному патрубку клапана. Размер шланга должен
соответствовать диаметру сбросного патрубка клапана. Шланг не должен быть более 2 м
длиной и иметь не более двух изгибов.
7. Перед установкой группы безопасности трубопровод должен быть очищен от окалины и
ржавчины. Системы отопления, трубопроводы котельных по окончании их монтажа
должны быть промыты водой до выхода ее без механических взвесей (СНиП 03.05.01).
8. Работоспособность предохранительного клапана необходимо проверять сразу после
монтажа, а затем не менее одного раза в 6 месяцев в процессе эксплуатации системы.
9. Во время длительного простоя в клапане может скопиться загрязнение между
золотником и седлом, приводящее к утечке теплоносителя. Во избежание этого клапан
следует периодически промывать, принудительно открыв его поворотом колпачка в
направлении стрелки на крышке.
10. Внимание! При монтаже и эксплуатации предохранительных клапанов, применение
рычажных газовых ключей категорически запрещено.
11. После осуществления монтажа необходимо провести испытания на герметичность
соединений с соблюдением правил (СП 73.13330.2016) «Внутренние санитарно-
технические системы зданий» пункт 7.3.
Комплектация :
- консоль из стали ;
- манометр аксиальный ;
- воздухоотводчик ;
- предохранительный клапан ;
- отсечной клапан.
| Гарантийный срок | 10 мес |
| Покрытие | оцинкованная сталь |
| Вес ед. | 0.521 кг |
| Максимальная рабочая температура | 120 град. |
| Комплектация группы | Манометр |
| Область применения | Котел |
| Номинальное давление | 10 бар |
| Рабочая температура | 5-120 град. |
| Максимальное давление срабатывания P ф и к с , бар | +10% от Рфикс |
| Давление закрытия P ф и к с , бар | -20% от Рфикс |
| Диапазон измерения шкалы манометра, бар | 0-4 |

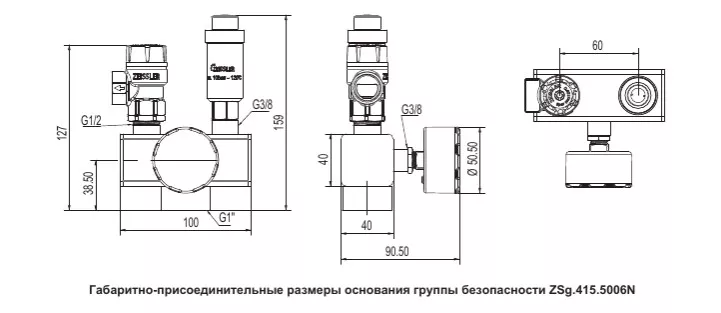

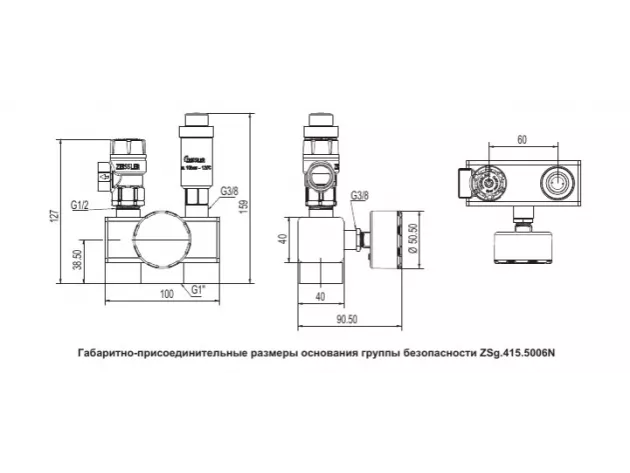

| Подключение к сети , дюйм | 1"ВР |
| Предохранительный клапан | 1/2"×1/2" |
| Максимальная мощность котла | до 50 кВт |
| Настройка сбросного давления | 3 бар |
